Cổng Mở Tự Động Cánh Tay Đòn TOPENS AT602 Cao Cấp

Cổng Mở Tự Động Cánh Tay Đòn TOPENS AT602 Cao Cấp

Cổng tự động cánh tay đòn Topens Model AT602 cao cấp là sản phẩm nổi bật với thiết kế hiện đại, nhỏ gọn, sử dụng hợp kim nhôm chất lượng cao, chống ăn mòn và chịu được tác động từ môi trường. Với động cơ 24V DC mạnh mẽ, AT602 có khả năng vận hành êm ái, tiết kiệm năng lượng, phù hợp với cánh cổng nặng tối đa 300kg và dài đến 6 mét mỗi cánh. Tích hợp các tính năng thông minh như điều khiển từ xa, kết nối với thiết bị an ninh, và sử dụng năng lượng mặt trời, sản phẩm đáp ứng tối đa nhu cầu tiện ích của người dùng. Hệ thống còn được trang bị chức năng đảo chiều tự động khi gặp chướng ngại vật, chế độ khóa an toàn, và khả năng tự chuẩn đoán lỗi, giúp tăng cường an toàn và dễ dàng bảo trì. Để tìm hiểu thêm, hãy truy cập ngay phuongquocanh.com.

Nguyên lý hoạt động của cổng mở tự động cánh tay đòn



Nguyên lý hoạt động của cổng mở tự động cánh tay đòn

Khả năng hoạt động của cổng mở tự động cánh tay đòn sẽ được hiện theo chuỗi sau. Khi người dùng nhấn nút remote từ xa hoặc nút nhấn cố định, kể cả điều khiển WIFI thì tín hiệu sẽ gửi qua bộ thu tín hiệu của hệ thống điều khiển. Bộ điều khiển sẽ xử lý tín hiệu và kích hoạt động cơ, làm cho cánh tay đòn bắt đầu chuyển động. Cánh tay đòn sẽ kéo theo cánh cổng di chuyển ra khỏi vị trí đóng, đồng thời tác động vào cơ cấu truyền động để mở cổng một cách mượt mà và hiệu quả.

Trong quá trình mở, các cảm biến an toàn sẽ được kiểm tra để đảm bảo không có vật cản trong phạm vi hoạt động của cổng. Khi cổng mở hoàn toàn, hệ thống sẽ tự động dừng động cơ. Khi người dùng muốn đóng cổng lại, thao tác nhấn nút hoặc tín hiệu từ thiết bị điều khiển sẽ kích hoạt quá trình đóng, cánh tay đòn sẽ đưa cổng trở lại vị trí đóng.

Đặc điểm nổi bật của cổng mở tự động cánh tay đòn TOPENS AT602

Đặc điểm nổi bật của cổng mở tự động cánh tay đòn TOPENS AT602

Dưới đây là các ưu điểm của chế độ thông minh mà cổng tự động cánh tay đòn Topens Model AT602 cao cấp hiện có:

  • Khởi động chậm và dừng chậm
  • Chìa khóa mở khẩn cấp trong trường hợp mất điện
  • chế độ chạy cổng kép/ đơn
  • Khoảng cách đóng/mở có thể điều chỉnh giữa cổng chính và cổng phụ
  • Dừng lại khi có vật cản trong quá trình mở cổng
  • Đảo chiều trong trường hợp có vật cản trong quá trình đóng cổng
  • Được tích hợp chức năng tự động có thể điều chỉnh (0~99 giây)
  • Thời gian chạy tối đa của động cơ (MRT) có thể điều chỉnh để đảm bảo sự an toàn theo ý muốn người dùng (1 - 50 giây)
  • Màn hình kỹ thuật số hiển thị tình trạng đang chạy và menu cài đặt
  • Giới hạn hành trình sensor đáng tin cậy và dễ dàng điều chỉnh
  • Có thể tích hợp với nhiều loại phụ kiện thông minh khác (ngoại vi)
  • Dễ dàng cài đặt và yêu cầu bảo trì tối thiểu

Tính năng nổi trội của cổng cánh tay đòn AT602

Tính năng nổi trội của cổng cánh tay đòn AT602

Để giúp bạn hiểu rõ hơn về từng chế độ của cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp, bạn đọc hãy cùng Phương Quốc Anh đi sâu vào từng chi tiết để hiểu rõ cách vận hành của dòng cổng hiện đại này.

Chế độ vận hành thông minh

Đầu tiên về khả năng mở và đóng, cổng cánh tay đòn sẽ tạo khoảng cách giữa hai cánh một cánh sẽ mở/đóng ra trước và tiếp tục là cổng còn lại, điều này giúp cho khi đóng hoặc 2 cảnh không chạm vào nhau gây hư hỏng cho cổng. Ngoài ra, một tính năng phải được kể đến chính là “Khởi động với tốc độ chậm và hãm lại khi dừng” khi sắp hoàn thành chu kỳ đóng/mở cổng sẽ chậm lại để tránh đóng/mở quá mạnh làm hư hỏng cổng, điều này giúp cổng vận hành êm ái không gây ra tiếng động.

Cổng mở tự động cánh tay đòn Topens đều có thể mở 1 cánh (đều này sẽ được cài đặt trong board mạch chủ Topens), vừa tiện ích cho việc đi bộ, dắt bộ xe đạp hay xe máy rất phù hợp cho các cổng tại Việt Nam, giúp tiết kiệm điện năng, vừa có lối ra vào phù hợp.

Sử dụng chip thông minh

Chức năng “tự động đóng” của cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp sẽ bảo vệ tài sản của bạn sau khi bạn rời đi. Dừng lại khi có vật cản trong quá trình mở cổng và đảo ngược khi có vật cản trong quá trình đóng cổng. Điều chỉnh lực hãm để có độ nhạy đóng/mở mong muốn. Mức lực hãm càng cao, độ nhạy cảm càng thấp. Khởi động và dừng mềm đảm bảo hiệu suất lâu dài.

Các mô-đun trên có thể được điều chỉnh trực tiếp trên bảng điều khiển thông minh với sách hướng dẫn sử dụng rõ ràng và chi tiết. Nếu bạn gặp các vấn đề về lắp đặt có thể chế độ.

Thời gian chạy tối đa MRT

Chức năng thời gian chạy tối đa của cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp (MRT - Maximum Running Time) được tích hợp sẵn trong hệ thống để đảm bảo an toàn trong quá trình vận hành. Đây là giới hạn thời gian mà động cơ được phép hoạt động liên tục trong một chu kỳ, với khả năng tùy chỉnh linh hoạt trong khoảng từ 1 đến 50 giây. Chức năng này được thiết kế nhằm bảo vệ động cơ khỏi tình trạng quá nhiệt hoặc hỏng hóc do hoạt động quá tải, đồng thời đảm bảo an toàn cho người sử dụng và thiết bị. Khi vượt quá thời gian cài đặt, động cơ sẽ tự động ngừng hoạt động để ngăn ngừa các rủi ro có thể xảy ra.

Để bạn hiểu rõ hơn, đây sẽ là ví dụ cho chức năng này, trong quá trình hoạt động, nếu có vật cản (ví dụ: một vật thể hoặc người) làm cửa không thể hoàn toàn đóng hoặc mở, động cơ sẽ tiếp tục cố gắng hoạt động để hoàn thành nhiệm vụ. Nếu không có giới hạn thời gian, động cơ có thể chạy liên tục, dẫn đến quá tải, quá nhiệt và có nguy cơ hư hỏng.

Khả năng đặc biệt của riêng dòng cổng mở tự động cánh tay đòn TOPENS

Khả năng đặc biệt của riêng dòng cổng mở tự động cánh tay đòn TOPENS

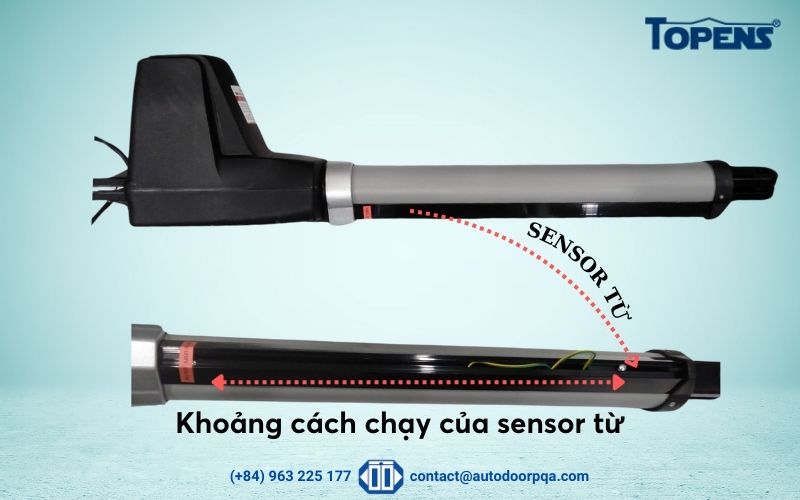

Dòng cổng mở tự động cánh tay đòn TOPENS được tích hợp công nghệ giới hạn hành trình hiện đại bằng cảm biến từ, loại bỏ hoàn toàn sự phụ thuộc vào giới hạn hành trình cơ khí như các sản phẩm truyền thống. Hệ thống sử dụng hai má từ chuyên biệt: má từ Bắc để định vị trạng thái đóng và má từ Nam để định vị trạng thái mở. Nhờ thiết kế này, việc vận hành trở nên mượt mà, chính xác và bền bỉ hơn, giảm thiểu đáng kể sự mài mòn cơ học và tiếng ồn trong quá trình hoạt động. Công nghệ cảm biến từ không chỉ nâng cao hiệu suất mà còn gia tăng độ tin cậy và tuổi thọ của thiết bị, phù hợp với các điều kiện môi trường khác nhau.

Thiết kế khóa cơ

Đây là thiết kế thông minh, tuy cổng tự động vận hành được nhờ vào điện năng nhưng các trường hợp khẩn cấp mất điện hay mất hay bỏ quên remote thì chúng ta làm sao để mở cổng trượt tự động. Nên nhà sản xuất TOPENS đã làm thêm khóa cơ nó giải quyết được các tình trạng nêu trên. Bạn có thể mở/đóng khóa cổng cách đơn giản. Ghim chìa khóa (đã có sẵn trong bộ motor) vào trong cổng mở tự động cánh tay đòn và vặn qua phải cổng sẽ được mở khóa và khi đóng cổng, bạn vặn ngược lại cổng khóa chặt như bình thường.

Khả năng chịu tải của cổng

Khả năng chịu tải của cổng

Cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp được thiết kế phù hợp với cổng đôi, với khả năng tải trung bình. Nếu mỗi cánh có chiều dài tối đa 18 ft (khoảng 5,5 mét), thì tối đa khối lượng mỗi cánh chỉ là 100 lbs (khoảng 45 kg). Ngược lại, khi mỗi cánh cổng có khối lượng lên tới 660 lbs (khoảng 300 kg), thì chiều dài tối đa của mỗi cánh chỉ còn 4 ft (khoảng 1,2 mét). Điều này cho thấy mối quan hệ tỷ lệ nghịch giữa chiều dài và khối lượng của cánh cổng: cổng càng dài thì khối lượng tối đa càng nhỏ, và khi khối lượng tăng lên thì chiều dài tối đa lại giảm.

Điều chỉnh khoảng cách thời gian đóng cổng một cách tự động

Điều chỉnh khoảng cách thời gian đóng cổng một cách tự động

Với chế độ này, Phương Quốc Anh khuyến khích bạn nên cài đặt trong board mạch điều khiển Topens, nó sẽ hữu ích cho trường hợp bạn lỡ ra ngoài hoặc chạy xe thẳng vào nhà mà quên đóng cổng. Bạn có thể set thời gian như mong muốn từ 0 đến 99 giây, để sau khi chu trình mở hoàn thành thì cổng tự động đến mức giây mà bạn đã setup mà đóng lại. Cách bước thực hiện như sau đây: (mở board mạch điều khiển trung tâm Topens)

Bước 1: Bấm FUNC cho màn hình LED nháy lên B1
Bước 2: Nhấn và giữ tiếp FUNC cho màn hình LED nổi lên BA (tượng trưng cho chế độ đóng tự động)

Mình sẽ tăng/giảm thời gian đóng cổng bằng 2 nút INC (tăng) và DAC (giảm)

Tối đa thời gian cổng sẽ đóng là 99 giây. Khi bạn không muốn thì tắt chế độ đó đi, cổng sẽ không đóng lại tự động được mà phải sử dụng thiết bị điều khiển.

Đây là tham khảo cho khách hàng có chuyên môn về cổng tự động để bạn có thể tự lắp đặt, nếu bạn không thể tự lắp đặt đừng lo lắng hãy để Phương Quốc Anh giúp đỡ cho bạn, gọi ngay đến số hotline có trên màn hình hoặc gửi mail về công ty chúng tôi.

Có thể lắp đặt nhiều chế độ

Khi lắp đặt cổng cánh tay đòn vào cánh cổng bạn có thể thay đổi góc độ mở cổng theo bảng thông số sau đây:

Tùy vào pass bắt, điểm A và điểm B sẽ có những thay đổi.

Đối với cổng mở ra ngoài từ 68° đến 112°

Đối với cổng mở bên trong từ 79° đến 104°

Việc điều chỉnh góc mở theo các điểm A và B giúp cổng hoạt động trơn tru dù địa hình lắp đặt có đặc thù riêng (như độ dốc hoặc các vật cản). Ngoài ra, góc mở đa dạng giúp đáp ứng các yêu cầu khác nhau của khách hàng, chẳng hạn như cho phép xe lớn ra/vào dễ dàng hoặc tránh ảnh hưởng đến lối đi chung.

Lưu ý: đây là bảng thông số cung cấp cho người dùng tham khảo về góc mở cổng và khả năng lắp đặt phải dành cho người có chuyên môn kỹ thuật.

Cài đặt chế độ cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp

Cài đặt chế độ cổng mở tự động cánh tay đòn TOPENS AT602 cao cấp

Dưới đây là thông tin giúp người dùng tham khảo lựa chọn nguồn điện đấu vào hệ thống cổng tự động cánh tay đòn.

Chế độ nguồn 1 (Chế độ mặc định) chỉ sử dụng điện xoay 110-120VAC để cấp điện cho hệ thống. Nên sử dụng ở những nơi có nguồn điện ổn định. Hệ thống đi kèm với dây nguồn có thông số kỹ năng kỹ thuật 2C × 18AWG (2 × 0,75 mm²). Bạn cần kết nối dây nóng và dây trung tính với các cực (#1) và (#3) tương ứng.

Chế độ nguồn 2 sử dụng xoay chiều và ghim thêm 2 bình ắc quy dự phòng. Pin sẽ sạc điện xoay chiều và cung cấp nguồn điện khi có sự cố vào board mạch. Chế độ này phù hợp với những nơi có nguồn điện xoay chiều không ổn định hoặc trường hợp khẩn cấp cúp điện. 2 cánh tay đòn sẽ cần 2 bình ắc quy tương đương 18 Amh. Thực tế khi Phương Quốc Anh test sản phẩm pin bình ắc quy có thể lên tới hơn 24h sử dụng.

Cách kết nối các thiết bị điều khiển vào trong board trung tâm TOPENS dành cho cổng mở tự động cách tay đòn

Remote điều khiển từ xa TOPENS LM121

Bạn có thể tham khảo bài viết về Remote điều khiển từ xa TOPENS LM121 để hiểu rõ hơn về tính năng của nó.

Điều khiển từ xa WiFi TOPENS TC196

Nếu bạn muốn biết thêm các thông tin chi tiết về điều khiển từ xa WiFi TOPENS TC196. Dưới đây là video hướng dẫn chi tiết về cách lắp đặt.

Hình ảnh công trình thực tế của cổng mở tự động TOPENS AT602 cho khách hàng tại quận Bình Thạnh

>>>Xem thêm:

Giới hạn hành trình của cổng mở tự động cánh tay đòn TOPENS sự nổi bật chỉ có ở dòng cổng này

Thông số kỹ thuật

Cổng tự động cánh tay đòn Topens Model AT602

Đầu vào

120V/60Hz hoặc 220-240V/50Hz

Điện áp động cơ

24VDC

Năng lượng

2x 50W

Hiện hành

2A

Tốc độ bộ truyền động

16mm/giây (5/8in/giây)

Tốc độ bộ truyền động tối đa

385mm (15 1/8 inch)

Nhiệt độ môi trường

-22℃~+55℃ (-4°F đến 122 °F)

Lớp bảo vệ

IP44
